energy storage



Céramiques conductrices

 beta alumina tube  beta alumina conductive ceramics

Alumine-bêta

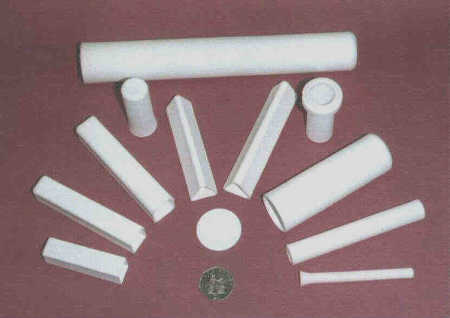

Ionotec fabrique et fournit les céramiques conductrices ioniques adaptées aux demandes d'utilisations individuelles. Les céramiques à conductions sont basées sur l'alumine-bêta, une céramique dure et policrystalline dans laquelle l'ion mobile peut être Na+, K+, Ag+, Li+, Sr2+, Ba2+ ou Gd3+. Des autres céramiques à conduction seraient peut-être possible.  D'ordinaire est du conduction à Na+ ou K+ demandé. Chaque fois c'est possible à fournir les céramiques ou Mg- ou Li-stabilisés, aussi avec ou sans l'additif oxide de zircon pour renforcement. Les céramiques conductives sont disponibles sous forme de tubes à mince paroi et les disques plats ou les plaques.

Dimensions

Les tubes alumine-bêta peuvent être fourni avec une tête céramique isolante et tour à tour attachée à un composant métallique selon le besoin. Les dimensions des produits courant paraissent dans la table en bas; le processus de production à Ionotec peut être facilement adapté aux demandes individuelles du client.

Tubes, un bout fermé

Numéro de la partie Longueur (mm) Diamètre intérieur (mm) Epaisseur de paroi(mm)
A1 70 6.5 0.5-1.5
A2 105 13 0.5-1.5
H1 40 20 1-2
H3 80 20 1-2
B1 100 28 1-2
B2 220 29 1.5-2
R1 330 45 2
C2 220 52 2
C3 330 52 2

Disques plans et plaques

Numéro de la partie Diamètre/longueur (mm) Epaisseur (mm)
D1 20 1
D2 45 1.5
D3 70 2

Propriétés d'alumine-bêta

Quelques propriétés des produits alumine-bêta courants paraissent dans la table suivante.

Ion Na+ K+ Li+ Sr2+, Ba2+
Porosity (%) 1-2 2-3 1-2 3-4
Résistance de la flexion (MPa) 250-350 200-300

Coefficient d'expansion thermique, x 10-6) °C-1
     0-500°C
     500-1000°C



7.2
8.6



7.45
8.5



Résistivité (ohm m)-1
     25°C
     100°C
     200°C
     300°C
     400°C
     500°C
     600°C


6.0
0.6
0.1
0.042
0.026
0.023
0.020


12.5
2.5
0.4
0.18
0.091
0.059
0.040


190
14
1.6
0.58
0.33
0.23
0.18


67,000
20,000
3300
500
100
20
2.0


Pour les données techniques plus spécifiques, mettez-vous s'il vous plait en rapport avec nous.
